Bagian paling sentral pada sistem komputer adalah CPU (Central Processing Unit). Bagian ini biasanya berupa kotak yang bagian depan dan bagian belakangnya berupa berbagai jenis tombol dan port atau colokan.
Bagian
depan kotak CPU digunakan untuk menempatkan tombol–tombol, dan tempat
pembaca CD/DVD atau disket. Bagian belakang kotak CPU digunakan untuk
menempatkan berbagai jenis port dan colokan yang menghubungkan komputer
dengan berbagai macam periferal.
A. Panel Depan
Pada
sisi bagian depan kotak CPU terdapat tombol power, tombol reset dan
media drive seperti pembaca disket dan pembaca CD/DVD ROM. Adapun
bagian-bagiannya adalah:
1. tombol power untuk mengaktifkan komputer
2. tombol reset untuk me-restart atau menyalakan ulang komputer
3. floppy drive 3.5” untuk membaca dan menyimpan data ke disket ukuran kecil
4. front port (port bagian depan) yang terdiri dari port audio dan port USB
5. hard drive LED atau lampu indikator harddisk yang memberi tanda pada saat harddisk bekerja drive CD-ROM untuk membaca CD
6. drive CD/DVD-ROM untuk membaca CD/DVD.
B. Port Belakang
Port/colokan yang terletak di bagain belakang CPU terdiri dari :
1. Port Power Supply
Port
power supply digunakan untuk mengalirkan arus listrik ke dalam CPU. Ada
dua colokan yang terdapat pada bagian luar power supply. Colokan
pertama merupakan colokan untuk kabel yang terhubung ke sumber arus
listrik. Colokan kedua merupakan colokan yang terhubung ke monitor. Akan
tetapi, tidak semua power supply menyediakan arus listrik untuk
monitor.
2. Port PS/2 (Personal System/2)
Merupakan
port untuk menghubungkan mouse dan keyboard.

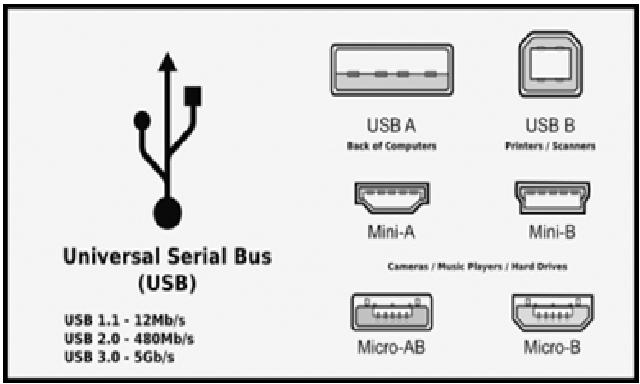

3. Port USB (Universal Serial Bus)
Merupakan
port universal yang dapat menghubungkan berbagai peralatan ke komputer,
seperti mouse, keyboard, printer, flashdisk, handphone, PDA, scanner,
dan modem.
4. Port Jaringan
Merupakan
port yang berfungsi menghubungkan komputer ke jaringan komputer. Ada
dua jenis port jaringan yang biasanya terpasang pada komputer, yakni
port jaringan RJ-45 dan port modem RJ-11.
5. Port Serial
Merupakan port
yang terdiri dari 9 pin dan biasanya digunakan untuk menghubungkan
modem eksternal, PDA yang sama-sama menggunakan port serial.
6. Port Paralel
Merupakan port yang yang terdiri dari 25 pin yang dapat digunakan untuk menghubungkan printer, joystick, scanner dan peralatan lain.
7. Port Audio
Merupakan port untuk menghubungkan microphone, speaker, dan peralatan audio lainnya.
8. Port Game
Merupakan port untuk menghubungkan joystick dan alat game lainnya.
9. Port VGA
Merupakan port yang berfungsi untuk menghubungkan CPU dengan monitor, TV ataupun proyektor.
10. Port Firewire/i Link
Merupakan port untuk menghubungkan camera digital, video camera ataupun harddrive.
11. Port Ekspansi
Merupakan port untuk menambahkan perangkat-perangkat seperti VGZ card, Sound card, TV Tunner dan firewire.
